Георадарное обследование участка проводилось георадаром «ОКО-3» с антенной АБ-1700 Мгц в режиме пешеходного профилирования: прибор непрерывно перемещался вдоль линии профилей наблюдения, со скоростью 3-5 км/ч (скорость движения зависит от выбранных параметров съемки и поверхностных условий).

Управление прибором и регистрация информации осуществлялись через персональный компьютер.

Сущность обработки георадиолокационных данных состоит, прежде всего, в выделении полезного сигнала на фоне помех и шума. С помощью разнообразных приемов преобразования сигналов помехи и шумы по возможности ослабляются или удаляются с записи, а полезные волны подчеркиваются.

Обработка данных георадиолокации осуществлялась в программах “GeoScan” и «Анализ-7» (ООО «Логис») и включала в себя следующие процедуры:

—          коррекция шкалы, длины профиля;

—          задание параметров визуализации данных,

—          задание параметров усиления (для получения записи, контрастной по всей длине);

—          вычитание среднего (используется для удаления возможной синфазной помехи, а также сигнала прямого прохождения);

—          полосовая фильтрация (улучшение соотношения сигнал-шум),

—          преобразование Гильберта.

Для определения скорости при пересчете временного разреза в глубинный, использовались данные о мощности слоя щебня в контрольных точках, предоставленные Заказчиком. Обработанные по описанному выше алгоритму данные поступали на интерпретацию.

Интерпретация георадарных данных проводилась с использованием атрибутного анализа в приложении к «Анализ-7 ». В блок атрибутного анализа входят следующие виды атрибутов:

—          максимальное абсолютное значение амплитуды Amax;

—          время, на котором определяется максимальное значение амплитуды Tmax;

—          энергия сигнала ∑A(t)2Δτ, где Δ -интервал дискретизации;

—          спектр Фурье для каждой трассы;

—          площадь нормированного спектра Sn;

—          средневзвешенная частота fcb =∑Aifi /∑Ai   (AI-спектральная амплитуда);

—          Q-фактор. (Значение Q-фактора может быть определено как отношение ширины спектра отраженного сигнала, определенного по уровню 0.7 от максимума, к центральной частоте спектра: Q=Δf /fmax;

—          отношение площади нормированного спектра к средневзвешенной частоте;

—          коэффициент корреляции между ансамблями соседних трасс.

Перечисленные атрибуты определяются внутри заданного интервала Δt, который привязан к пропикированной отражающей границе, либо определяются в скользящем окне.

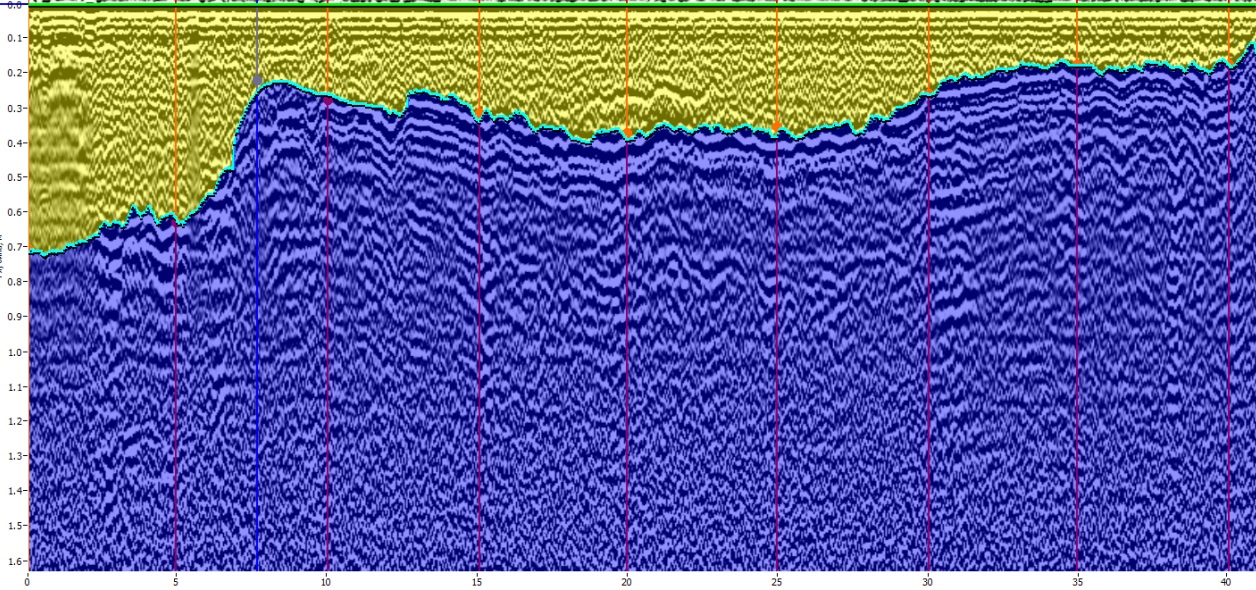

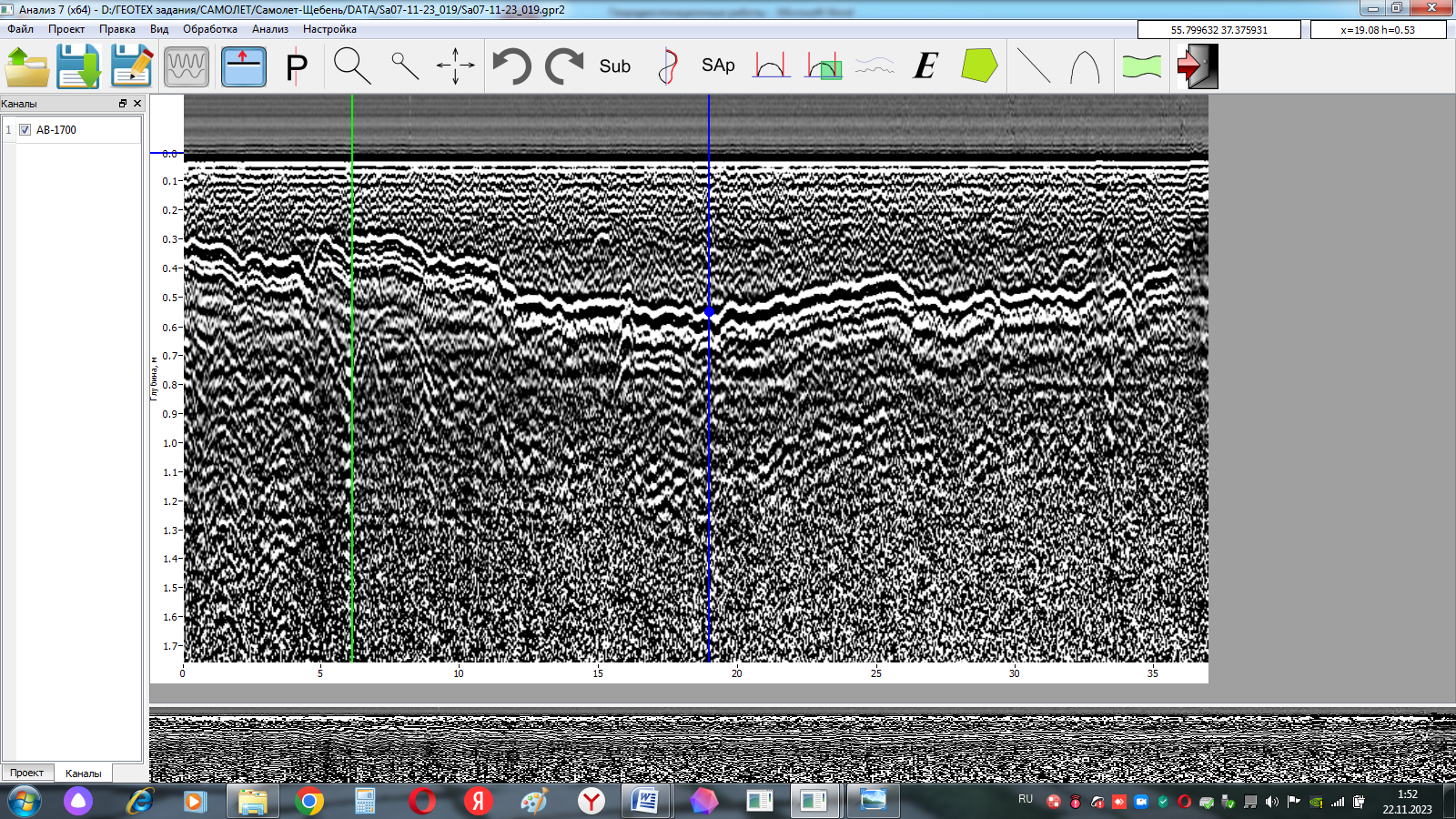

Пример определения подошвы слоя щебня (Профиль19). Синяя метка соответствует точке, где мощность щебня была определена путем вскрытия (55см):
